2023年基礎地形測繪維護更新及地形圖提供服務
發布時間：
2025-04-21 17:05
來源：
優秀案例，是奮斗的足跡，是歲月的勛章。每一個案例的背后，都是孜孜不倦的追求，是對卓越的不懈探索，更是對社會、行業乃至時代的深刻回應。讓我們一起走進這些優秀案例，探索其背后的創新思路、技術突破和社會效益，感受規劃勘測行業的魅力與力量，共同見證行業的創新發展與未來潛力。本期我們展示2024年湖南省優秀測繪工程一等獎——《2023年基礎地形測繪維護更新及地形圖提供服務》。
01 案例概況
1:500 地形圖數據作為城市基礎測繪的關鍵內容，是不動產統一確權登記、國土空間規劃與管理以及各類工程設計與施工重要的基礎資料。依據《關于進一步推進全省基礎測繪生產與更新工作的通知》以及《長沙市基礎測繪 “十四五” 規劃》的要求，長沙市自然資源和規劃局積極開展長沙市城鎮開發邊界內基礎地形測繪維護更新及地形圖提供服務工作。
此次地形圖更新范圍位于長沙市雨花區、天心區和岳麓區城鎮開發邊界范圍內的 1:500 地形圖無圖區，總面積約 55.2 平方公里。項目采用先進的傾斜攝影與機載激光雷達掃描技術進行 1:500 數字化測圖，同時生成實景三維模型和數字正射影像。

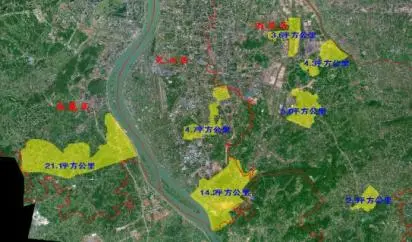

項目范圍示意圖
長沙市自然資源和規劃局統籌維護的長沙市城鎮開發邊界內，新建、改建、擴建的房屋建筑（特殊工程和交通、水利、能源等領域的重大工程以及屬國家、省級審批權限的事項除外），提供滿足建設方規劃報建用圖需求的現狀地形圖。
02 項目亮點
01 成熟的技術路線
本項目借助無人機平臺搭載傾斜相機，運用傾斜攝影技術獲取測區的影像數據，通過自動建模技術構建實景三維模型，并制作正射影像。在構建好的實景三維模型基礎上，結合無人機激光點云數據，采集地形地物地貌的特征點、線、面，最后通過內業編輯制作地形圖。依托我院成熟的技術路線和完善的生產設備，這種航空攝影與野外測量相結合的方法，在確保測量精度的同時，大幅縮短了外業工作時間，有力保障了本次地形圖更新任務的順利完成。

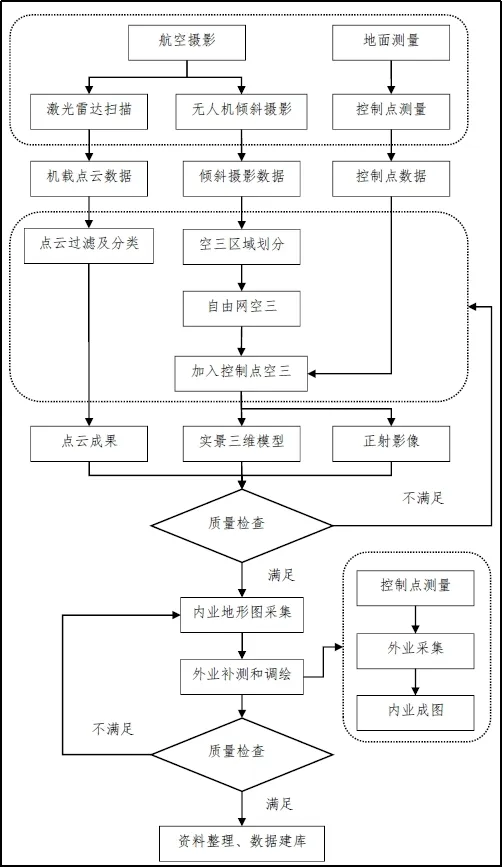

基于傾斜攝影的 1:500 地形圖測量流程圖
02 嚴格的質量檢測
項目測繪成果實行嚴格的三檢二審制度，包括組檢、部門檢審、總工室檢審，并且送交第三方進行檢查驗收。在整個流程中貫徹落實過程檢查，建立全面的質量反饋機制，對每項成果進行詳細跟蹤檢查。檢查出的問題都詳細記錄在案，及時反饋給對應的作業人員。作業人員對自己完成的作業質量負責，上工序對下工序負責，各級檢查人員對所檢查的成果質量負責，項目負責人對本單位成果質量負責。

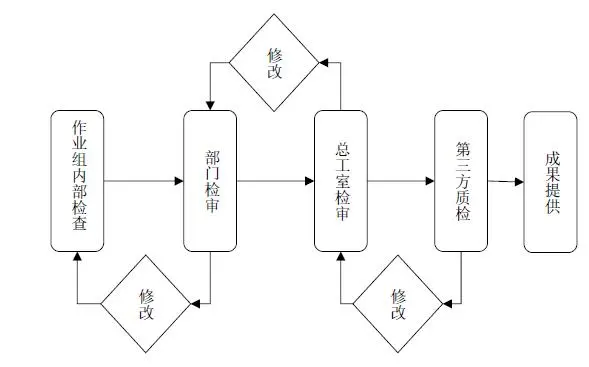

測繪成果質量檢審流程圖
03 優質的地形圖提供服務
項目建設單位可通過長沙市工程建設項目審批管理系統，提交報建現狀地形圖提供服務申請，并上傳項目用地紅線圖、不動產權證書等相關文件。我院在收到申請后會第一時間進行網上受理，并對證明材料進行審核，并立即安排生產人員到現場巡視并測繪。原則上，在 3 個工作日（數據現勢性不強，需修測、補測的不超過 5 個工作日）內將相關數據上傳至平臺，建設單位可在平臺上自行下載所申請區域的現狀地形圖。
03 應用成效
01 多維度的測繪成果

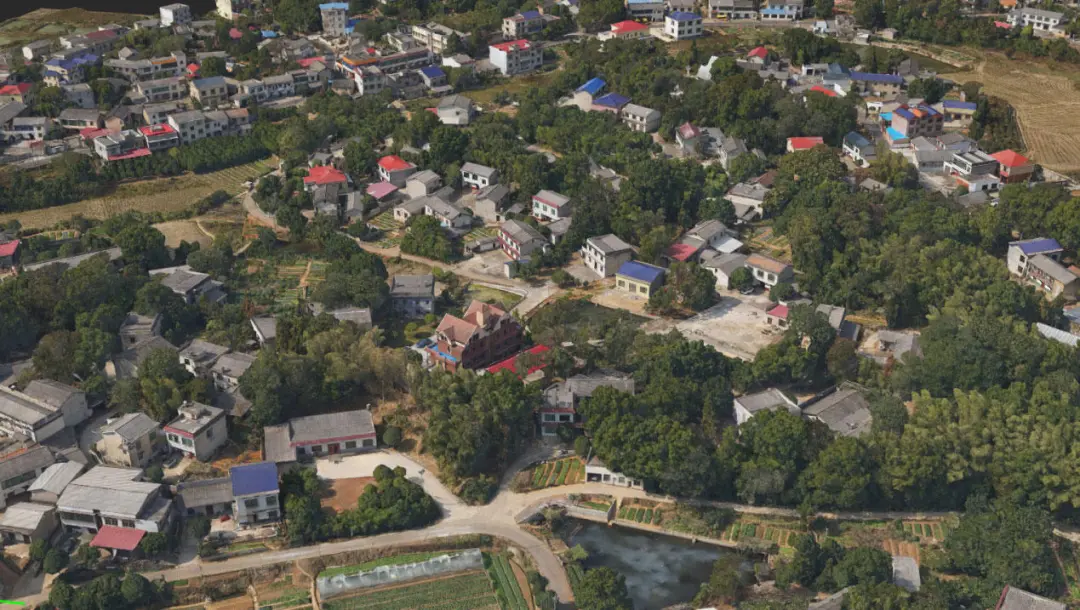

實景三維模型局部成果
正射影像圖局部成果
局部1:500 地形圖樣圖
項目成功完成了長沙市城鎮開發邊界內 55.2 平方公里地面分辨率優于 3cm 的實景三維模型、55.2 平方公里分辨率優于 5cm 的數字真正射影像圖、55.2 平方公里 1:500 數字地形圖以及 55.2 平方公里 1:500 數字地形圖數據庫成果。這些多維度的數據成果為資規事業的運營和決策提供了豐富的數據支持，高效的地形圖提供服務積極響應了工程建設項目審批改革和 “多測合一” 的要求，為項目審計服務提供了更優質的保障，優化了營商環境，有力支撐了長沙市自然資源和規劃事業的發展。
02 用優質服務，共促良好營商環境
據統計，該項目的順利實施，共計向建設單位免費提供了 258個工程建設項目的報建現狀地形圖服務，合計節省建設單位地形圖測繪成本 645.851萬元，切實為建設單位減負提效，贏得了廣泛好評。

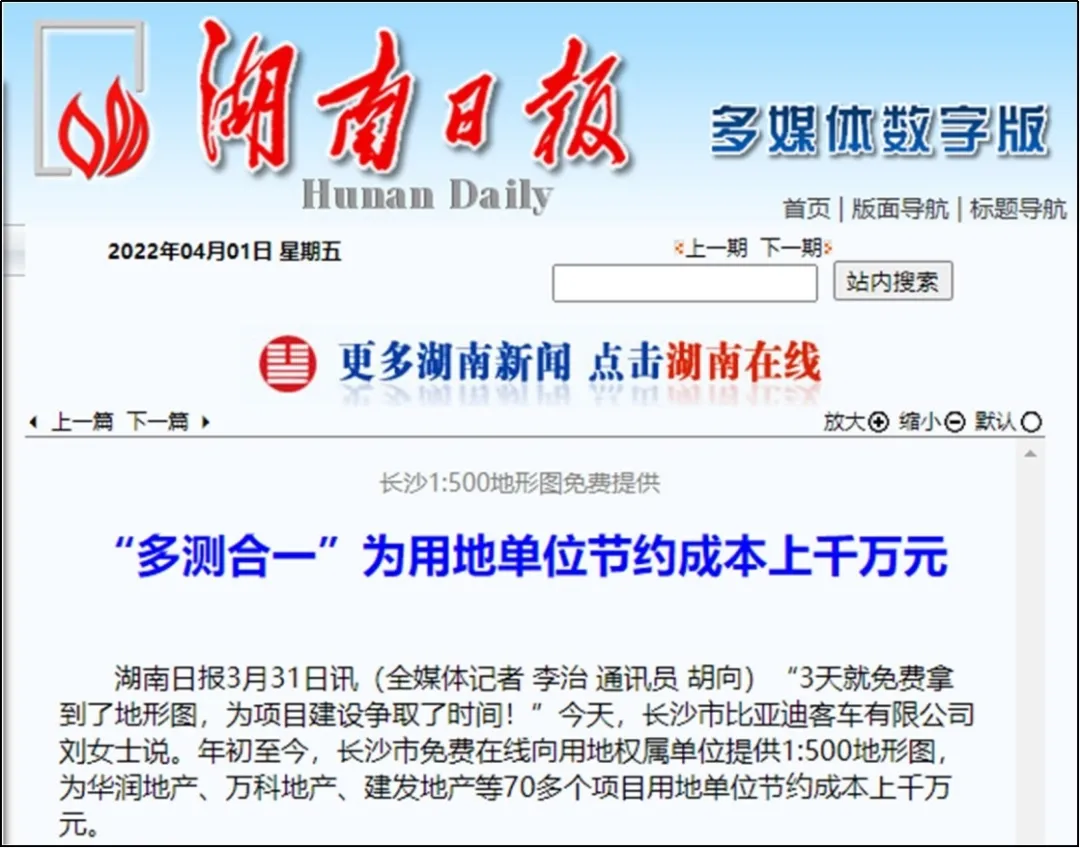

湖南日報（多媒體數字版）新聞報道截圖
全年共收到 39 家單位反饋的滿意度調查表，所有單位對地形圖提供服務的服務態度、服務效率、成果質量、總體評價等指標均給出了 “滿意” 的評價，滿意度達到 100%。此外，湖南日報（多媒體數字版）、瀟湘晨報、掌上長沙等多家省市新聞媒體對免費提供 1:500 現狀地形圖服務的政策進行了爭相報道，在社會上引起了強烈反響，極大地提升了政府的形象，對展示長沙良好的營商環境起到了積極的促進作用。
04 結束語
我院始終秉持 “科學管理、精心勘測設計、顧客滿意，預防為主、環保安全健康、持續改進” 的工作理念，緊密跟蹤地理信息行業發展動態，不斷學習新技術、運用新設備、培養新人才，持續深耕測繪地理信息事業。此次項目的成功實施，圓滿完成了省自然資源廳交辦的工作任務以及長沙市基礎測繪 “十四五規劃” 的年度工作部署，進一步完善了長沙市基礎地理信息數據庫，為長沙市自然資源和規劃事業提供了堅實的數據支持。未來，我院將不忘初心，繼續努力，通過科學合理的安排和管理，不斷提高工程建設項目審批效率，優化測繪服務品質與營商環境，為 “強省會” 戰略貢獻資規力量。
